Detalhes do produto:
|
Realçar: | Telhas compostas da plataforma,Decking de madeira composto |
---|
Placas de revestimento contínuas do vinil do Pvc com café, superfície do ASA coextrudida
Detalhe Rápido:
Função impermeável, anti-corrosão, anti-mofo
Uso ao ar livre / fora
Pisos Compostos de Madeira-Plástico Technics
Materiais reciclados verdes
Carvalho / cereja / noz da cor e assim por diante
Padrão: Grooves / Slot / Hollow / Solid
Decking de WPC, Decking plástico de madeira, Decking composto, revestimento de WPC
1. PVC e fibra de madeira
2. Instale facilmente, manutenção de baixo custo
3. Anti-inseto, anti-corrosão e molde, à prova de água
4. Eco amigável
Descrição:
Característica de Decking / Flooring de WPC, Decking / revestimento, Floin plástico de madeira de Deckin ,
Decking composto / Flooring, Decking composto do assoalho de ASA :
Todo o relevo padrão está disponível com esta opção.
Oferece a melhor combinação de preço e qualidade. Diferentes opções de tratamento de superfície estão disponíveis
como recursos adicionais.
Os padrões exclusivos de relevo aumentam a beleza das placas, além de aumentar sua autenticidade.
Beleza / Forte / Confiável
Aplicações:
Escritórios, hotéis, edifício público, Superstores, fascia arquitetônica, estabelecimentos comerciais
deck de madeira composto de plástico ao ar livre é adequado para o seu jardim decks, piso de jardim e parque
piso, todos os pisos são em grão de madeira natural
Combina as vantagens da madeira e do plástico, mas reduz a necessidade de repetições e desperdícios
manutenção, e diminui a quantidade de atenção e dinheiro necessários para gastar em reparos.
O deck composto WPC é flexível para especificações de design e aparência como madeira, por outro
mão, uma vez que não é apenas madeira, não lasca, embrulha e decai, e é impermeável a podridão e madeira
comer organismos. Representa as mais novas tendências no mercado de materiais de construção.
Especificações:
Nome | Placas de revestimento coextrudadas superfície do vinil do Pvc do ASA com café |
Tamanho | 140 * 25 mm, 140 * 28 mm, 89 * 25 mm. Sólido e oco |
comprimento | Comprimento personalizado |
Cor | Teca, faia, noz preta, café, cor personalizada |
Componente material | 60% PVC + 30% de pó de madeira + 10% de aditivos especiais |
Superfície | Suave, escovado, arranhado, grão opcional |
garantia | 15 anos |
Certificado | ISO9001, ISO14001, CE, SGS |
Tempo de vida | 25 anos |
Pacote | palete com flim macio em PVC |
Gama de uso | Jardim, Gramado, Varanda, Corredor, Garagem, Pool & SPA Surrounds, Boardwalk, Parque infantil |
Vantagem competitiva:
Nós somos profissionais em fazer produtos de extrusão de PVC por quase 20 anos. Com produção avançada
linhas da Alemanha e da Itália, temos uma capacidade total anual de mais de 5 milhões de metros quadrados de PVC
painéis de parede e teto, mais de 6.000MT de produtos de madeira plástica e mais de 2.000MT de outros produtos de PVC.
Nossa empresa tem forte capacidade tecnológica. Temos mais de 20 engenheiros e técnicos
que são especializados no desenvolvimento de novos produtos. Todos os tipos de tipos e cores de design que temos
desenvolvidos estão liderando a moda no campo da decoração chinesa. Temos mais de 140 lojas de cadeia
e possui várias patentes na China. Nossos produtos vendem bem na Europa, Oriente Médio e América do Norte.
Teste Reprot:
Tabela 2. Resultados do Teste
Método de teste | Personagens | Resultado |
ASTM G155 | Resistência ao intemperismo | Depois de 2000 horas de teste de intemperismo Escala de cinza: 3 Houve algum trocador de cor no superfície. |
mesa 2
Método de teste | Personagens | Resultado | ||
ASTM D 256 | Resistência ao impacto | 59,1 J / m Tipo de quebra Pausa completa | ||
ASTM D 790 | Resistência à flexão (Espessura: 3mm, span: 48mm) | MOR :: 79,8Mpa MOE: 3107Mpa | ||
ASTM D1037 | Absorção de água e Inchaço na espessura (24 horas de imersão) | Absorção de água: 0,16% Espessura do inchamento: 0.10% | ||
ASTM D2395 | Gravidade específica | 1,17 g / cm3 | ||
ASTM D4060 | Resistência à abrasão (CS-17.2000 ciclos) | Perda de Peso: 0.12g | ||
ASTM D696 | Coeficiente de linear expansão térmica (-30 ℃ ~ 30 ℃) | 5,13 * 10-5 1 / ℃ | ||
ASTM D2394 | Teste de resistência ao deslizamento | Resistência ao deslizamento estático | Deslizamento Dinâmico Resistência | |
Superfície seca | 0,63 | 0,45 | ||
Superfície molhada | 0,69 | 0,68 | ||
ASTM D638 | Resistência à tração | 37,2 MPa | ||
ASTM D7032and ASTM D6109 | Resistência à flexão: inicial (Espessura: 27mm, span 432mm) | MOR: 33.2Mpa MOE: 2073Mpa | ||
Resistência à Flexão Temperatura e efeitos de umidade (-29 ℃ por 7 dias) | MOR: 35,0Mpa, aumento de 5,4% MOE: 2209Mpa, aumento de 6,6% | |||
Resistência à flexão Temperatura e efeitos de umidade (52 ℃ por 7 dias) | MOR: 35,2Mpa, aumento de 6,0% MOE: 2162Mpa, aumento de 4,3% | |||
Resistência à Flexão Temperatura e efeitos de umidade (imersão na água por 7 dias) | MOR: 33.4Mpa, aumento de 0.6% MOE: 2103Mpa, aumento de 1,4% | |||
ASTM D7031 e ASTM D6109 | Resistência à flexão (Espessura: 27mm, span: 432mm) (Após a resistência ao congelamento e descongelamento) | MOR: 33.4Mpa, aumento de 6.0% MOE: 2167Mpa, aumento de 4,5% | ||
ASTM D1761 | Teste de retirada do prendedor | 2387.8N |

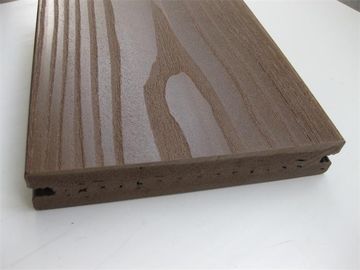

Imagens do revestimento do assoalho do wpc
Pessoa de Contato: admin
Telefone: +8613665722500
